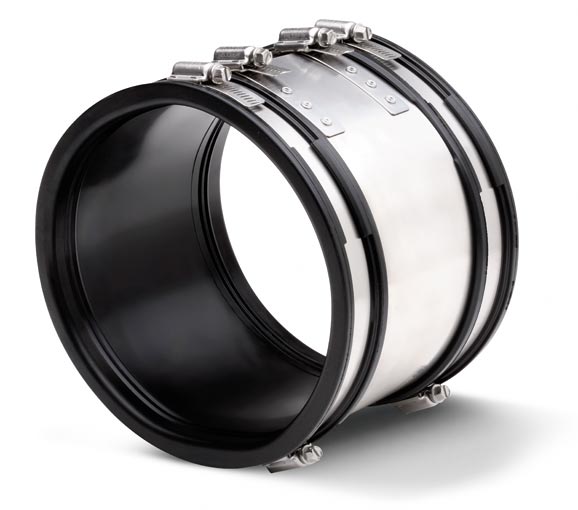

Uebergangskupplung Canada Plus MSC Typ 2B


Uebergangskupplung Canada Plus MSC Typ 2B

  • Kupplung für alle Materialien
  • erdverlegt & oberirdisch einsetzbar
  • mit Ausgleichsringen kombinierbar
  • druckdicht bis 2.5 bar

Übergangskupplung Canada Plus Typ 2B – zum Verbinden von
Spitzenden von Rohrsystemen aller Materialien

Die Übergangskupplung Canada Plus Typ 2B dient zur Spitzendverbindung von allen Rohrmaterialien gleicher oder unterschiedlicher Nennweite und erlaubt Außendurchmesser-Differenzen von maximal 12 mm. Bei größeren Differenzen ist der Einsatz von Ausgleichsringen erforderlich.

Die Übergangskupplung Canada Plus Typ 2B ermöglicht erdverlegte und oberirdische Anwendungen innerhalb & außerhalb von Gebäuden.

TELEFON Verkaufs- & Technik-Team
+49 2234 928 03-0
Beschreibung
Uebergangskupplung Canada Plus MSC Typ 2B
Musterleistungsverzeichnis

Übergangskupplung Canada Plus Typ 2B für erdverlegte und oberirdische Rohrsysteme innerhalb und außerhalb von Gebäuden, zur Spitzendverbindung aller Rohrmaterialien gleicher oder unterschiedlicher Nennweite. Ab einer Außendurchmesser-Differenz von 12 mm sind Ausgleichsringe erforderlich.

Fabrikat:

MÜCHER DICHTUNGEN®, 50226 Frechen, T +49 2234 928 03-0, F -55

Druckdichtigkeit:

2.5 bar Wasser / - 0.3 bar Vakuum

Hochdruckspülfestigkeit:

120 bar

Korrosionsresistenz:

TOX-Technologie

Dichtungsmaterial:

EPDM oder NBR Dichtprofil mit Führungsrillen nach DIN EN 681-1

Edelstahl:

V2A/1.4301, alternativ V4A/1.4404 nach DIN EN 10088-2

Temperaturbeständig:

-40°C bis +120° C, kurzfristige Spitzentemperatur +160°C

Norm/Zulassung:

DIN EN 16397-2, CE15
ÜBERGANGSKUPPLUNG CANADA PLUS MSC, TYP 2B, FÜR ALLE ROHRWERKSTOFFE
ArtikelnummerArtikelbezeichnungA Spannbereich (mm)L Länge (mm)druckdicht (bar)NmGewicht (kg)
74000065Canada Plus MSC 5042-50902.560.1
74000065Canada Plus MSC 6555-65902.560.3
74000075Canada Plus MSC 7565-75902.560.3
74000089Canada Plus MSC 8975-89902.560.4
74000095Canada Plus MSC 9585-95902.560.5
74000100Canada Plus MSC 10085-1001002.560.5
79000115Canada Plus MSC 115100-1151202.560.8
79000120Canada Plus MSC 120105-1201202.560.9
73100137Canada Plus MSC 137120-1371202.560.9
79000150Canada Plus MSC 150125-1501202.561.0
73125162Canada Plus MSC 162137-1621202.561.1
79000175Canada Plus MSC 175150-1751202.561.2
79000190Canada Plus MSC 190165-1901202.561.6
73150200Canada Plus MSC 200175-2001502.5101.7
79000212Canada Plus MSC 212187-2121502.5101.8
79000225Canada Plus MSC 225200-2251502.5101.9
73200250Canada Plus MSC 250225-2501502.5102.0
73200275Canada Plus MSC 275250-2751502.5102.3
79000290Canada Plus MSC 290265-2901502.5133.4
73250310Canada Plus MSC 310285-3101902.5133.5
79000320Canada Plus MSC 320290-3201902.5133.7
73250335Canada Plus MSC 335310-3351902.5133.8
  • Rohrspitzenden ausrichten.
    Rohrspitzenden ausrichten.
  • Kupplung über ein Spitzende schieben.
    Kupplung über ein Spitzende schieben.
  • Kupplung mittig über beide Spitzenden schieben und Schlösser wechselseitig anziehen.
    Kupplung mittig über beide Spitzenden schieben und Schlösser wechselseitig anziehen.
