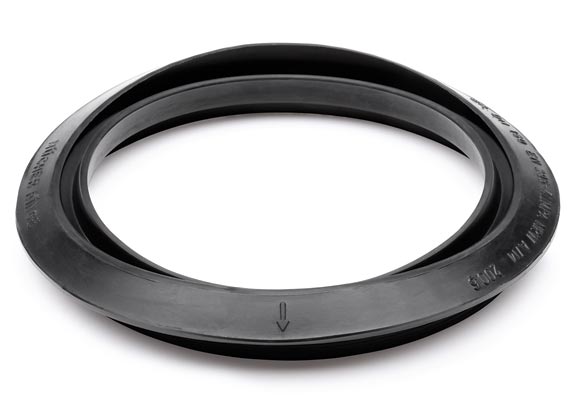

Bohrring (B-Ring)


B-Ring

Bohrring (B-Ring)

  • Steinzeug-Stutzen an Steinzeug-Hauptleitung
  • nachträglicher Anschluss ab DN 300
  • vorgeformtes EPDM Dichtprofil
  • druckdicht bis 0.5 bar

Bohrring – zum Anschluss von Steinzeug-Stutzen an Steinzeug-Hauptleitungen

Der Bohrring (B-Ring) nach DIN EN 295-4 dient zum Anschluss von Steinzeug-Stutzen an Steinzeug-Hauptleitungen.

Bohrring und Steinzeug-Stutzen bilden eine wirtschaftliche Lösung für den nachträglichen Anschluss.

TELEFON Verkaufs- & Technik-Team
+49 2234 928 03-0
Beschreibung
Bohrring (B-Ring)
Musterleistungsverzeichnis

Bohrring zum Anschluss von Steinzeug-Stutzen an Steinzeug-Hauptleitungen.

Fabrikat:

MÜCHER DICHTUNGEN®, 50226 Frechen, T +49 2234 928 03-0, F -55

Druckdichtigkeit:

0.5 bar

Dichtungsmaterial:

EPDM Dichtprofil nach DIN EN 681-1

Temperaturbeständig:

-40°C bis +120°C, kurzfristige Spitzentemperatur +160°C

Norm/Zulassung:

DIN EN 295-4, CE06
BOHRRING
Artikel-
nummer		ArtikelbezeichnungAußen-Ø
Spitzende
(mm)		ab Steinzeug-
Hauptleitung
DN		Kernbohrung
(mm)		L
Länge
(mm)		druck-
dicht
(bar) 		Gewicht
(kg)
34160150Bohrring DN 150 STZG186350200300,50,2
34160200Bohrring DN 200 STZG242400257300,50,3
  • Kernbohrung herstellen und Bohrloch entgraten.
    Kernbohrung herstellen und Bohrloch entgraten.
  • Bohrring gemäß Scheitelmarkierung einsetzen.
    Bohrring gemäß Scheitelmarkierung einsetzen.
  • Anschluss-Stutzen einschieben.
    Anschluss-Stutzen einschieben.
